Menstabilkan Medan yang Curam: Mengupas Tuntas Aplikasi Geogrid Uniaxial Retaining Wall

Pendahuluan

Dalam rekayasa sipil, pembangunan infrastruktur seringkali terhalang oleh kondisi topografi yang menantang, seperti perbedaan elevasi yang signifikan atau kemiringan lereng yang ekstrem. Untuk mengatasi masalah ini secara efisien dan ekonomis, dinding penahan tanah bertulang (Mechanically Stabilized Earth/MSE Wall) telah menjadi solusi yang tak tertandingi. Jantung dari stabilitas dan umur panjang struktur MSE ini terletak pada material perkuatan yang digunakan: geogrid uniaxial.

Aplikasi geogrid uniaxial retaining wall adalah salah satu penggunaan geosintetik yang paling penting dan paling sering dijumpai di seluruh dunia, mulai dari jalan tol, jembatan, hingga proyek komersial. Geogrid uniaxial, dengan karakteristik kekuatan tariknya yang terfokus pada satu arah, dirancang khusus untuk menahan gaya tarik masif yang dihasilkan oleh tekanan lateral tanah. Memahami prinsip kerja, proses desain, dan keunggulan spesifik dari aplikasi ini sangat krusial bagi para insinyur desain dan praktisi lapangan. Artikel ini akan mengupas tuntas mengapa geogrid uniaxial menjadi pilihan utama untuk perkuatan dinding penahan, serta detail teknis yang mendasari keberhasilannya.

Memahami Prinsip Dasar Dinding Penahan Bertulang

Dinding penahan tradisional (seperti dinding gravitasi beton) mengandalkan massa dan beratnya sendiri untuk menahan tekanan lateral tanah. Sebaliknya, dinding penahan bertulang dengan aplikasi geogrid uniaxial retaining wall bekerja berdasarkan prinsip rekayasa komposit yang cerdas.

Mekanisme Perkuatan Tanah

1. Tekanan Lateral: Tanah timbunan di belakang dinding penahan secara alami menciptakan tekanan lateral yang cenderung mendorong dinding ke depan dan menyebabkan kegagalan geser.

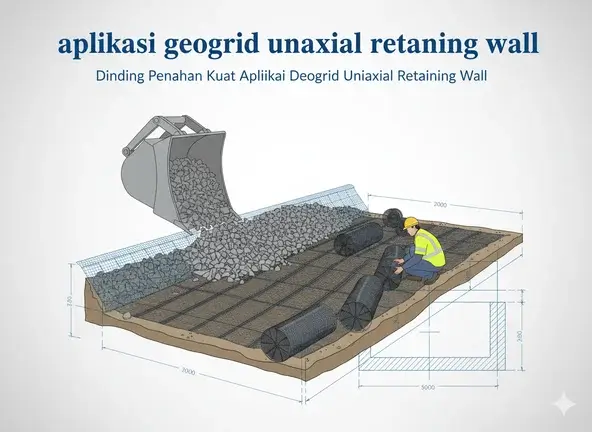

2. Peran Geogrid: Geogrid uniaxial dipasang secara berlapis-lapis dan horizontal di dalam zona perkuatan tanah timbunan. Ketika tekanan lateral mulai bekerja, ia memicu tegangan tarik di dalam tanah.
3. Transfer Tegangan: Geogrid yang terkunci (interlock) dengan partikel tanah akan menahan tegangan tarik ini. Dengan kata lain, geogrid mengubah massa tanah timbunan menjadi blok komposit yang jauh lebih kuat dan lebih stabil, di mana geogrid bertindak sebagai tulangan, mirip dengan tulangan baja pada beton.

Mengapa Uniaxial?

Penggunaan geogrid uniaxial sangat spesifik untuk aplikasi dinding penahan karena gaya tarik dominan yang terjadi bersifat uni-directional, yaitu tegak lurus terhadap wajah dinding (ke arah luar). Geogrid uniaxial diproduksi untuk memiliki kekuatan tarik maksimum hanya pada arah memanjang (arah tegak lurus dinding), sehingga ia memberikan solusi yang paling efisien dan optimal secara material untuk menahan gaya tersebut.

Proses Desain dan Faktor Kritis Aplikasi Geogrid Uniaxial Retaining Wall

Kesuksesan aplikasi geogrid uniaxial retaining wall sangat bergantung pada desain geoteknik yang teliti, yang harus mempertimbangkan berbagai mekanisme kegagalan yang mungkin terjadi.

1. Stabilitas Internal

Stabilitas internal berkaitan dengan kegagalan di dalam zona perkuatan itu sendiri. Desain harus memastikan geogrid memiliki kekuatan yang cukup untuk mencegah kegagalan:

• Kegagalan Tarik Geogrid: Geogrid putus karena tegangan tarik yang melebihi kekuatan desainnya.
• Kegagalan Tarik Sambungan (Pullout): Geogrid terlepas dari tanah timbunan karena panjangnya tidak memadai. Kekuatan tarik geogrid harus ditransfer secara efektif ke tanah melalui gesekan dan penguncian. Panjang geogrid harus cukup untuk mencapai zona tanah yang tidak aktif (di luar bidang geser potensial).

2. Stabilitas Eksternal

Stabilitas eksternal berkaitan dengan kegagalan yang melibatkan seluruh blok komposit tanah dan geogrid:

• Kegagalan Geser (Sliding): Blok perkuatan bergeser di atas tanah dasar.
• Kegagalan Daya Dukung (Bearing Capacity): Tekanan pada tanah dasar akibat berat dinding melebihi kapasitas dukung tanah.
• Kegagalan Guling (Overturning): Dinding terguling.
• Kegagalan Dalam (Global Stability): Bidang kegagalan melewati blok perkuatan dan tanah dasar.

3. Kekuatan Desain Jangka Panjang (Long-Term Design Strength, LTDS)

Faktor paling kritis dalam desain dinding penahan dengan geogrid adalah penggunaan Kekuatan Desain Jangka Panjang (LTDS), bukan Kekuatan Tarik Ultimate (Ultimate Tensile Strength).

LTDS memperhitungkan berbagai faktor reduksi yang mengurangi kekuatan geogrid seiring waktu, terutama:

• Rayapan (Creep): Penurunan kekuatan tarik geogrid di bawah beban konstan dalam umur desain (seringkali 75 hingga 100 tahun). Ini adalah faktor reduksi terbesar dan paling penting yang harus dipertimbangkan untuk memastikan integritas jangka panjang struktur.
• Kerusakan Pemasangan: Kerusakan fisik yang terjadi selama proses penempatan dan pemadatan timbunan.
• Degradasi Lingkungan: Efek kimia, biologis, dan sinar UV.

$$LTDS = \frac{\text{Kekuatan Tarik Ultimate}}{RF_{CR} \times RF_{ID} \times RF_{D}}$$

Di mana $RF$ adalah faktor reduksi (Reduction Factor) untuk Creep, Installation Damage, dan Durability.

Keunggulan dan Manfaat Aplikasi Geogrid Uniaxial Retaining Wall

Penggunaan geogrid uniaxial dalam dinding penahan menawarkan sejumlah keunggulan signifikan dibandingkan metode konstruksi penahan tanah konvensional:

1. Efisiensi Biaya dan Kecepatan Konstruksi

Dinding MSE biasanya memerlukan material timbunan dan tulangan yang jauh lebih sedikit dibandingkan dinding beton gravitasi, yang memerlukan volume beton yang masif dan proses pengecoran yang panjang. Aplikasi geogrid uniaxial retaining wall memungkinkan konstruksi yang lebih cepat dan efisiensi biaya material yang lebih baik.

2. Fleksibilitas Desain dan Toleransi Pergerakan

Dinding MSE bersifat fleksibel (flexible) dan dapat mengakomodasi pergerakan pondasi dan penurunan diferensial tanah yang kecil tanpa mengalami retak struktural seperti yang terjadi pada dinding kaku. Fleksibilitas ini sangat menguntungkan di area dengan tanah dasar yang lunak atau di zona seismik.

3. Kemampuan Menggunakan Timbunan di Lokasi

Dalam banyak kasus, tanah yang tersedia di lokasi proyek dapat digunakan kembali sebagai material timbunan untuk zona perkuatan (dengan syarat memenuhi kriteria gradasi tertentu), mengurangi kebutuhan untuk mengangkut material agregat mahal dari luar lokasi.

4. Pilihan Wajah Dinding yang Estetik

Meskipun fungsi struktural disediakan oleh geogrid uniaxial di belakangnya, wajah (fascia) dinding dapat divariasikan secara luas, mulai dari panel beton modular pracetak, blok beton kecil, hingga wajah yang ditumbuhi vegetasi (vegetated faces) yang menyatu dengan lingkungan sekitar.

Contoh Penerapan dan Tantangan

Aplikasi geogrid uniaxial retaining wall tersebar luas, meliputi:

• Jalan Layang dan Jembatan: Digunakan sebagai timbunan di balik abutment jembatan untuk mengurangi tekanan dan mencegah penurunan pendekatan jalan.
• Pelebaran Jalan: Digunakan untuk memperluas jalan di area terbatas atau curam tanpa harus melakukan galian besar.
• Terasering Industri: Digunakan untuk menciptakan level terasering stabil di kawasan industri atau komersial.

Tantangan Utama: Tantangan terbesar terletak pada kontrol kualitas pemasangan. Pemasangan yang tidak tepat, seperti tidak memastikan ketegangan geogrid yang memadai, penggunaan material timbunan yang tidak sesuai, atau pemadatan yang buruk, dapat secara drastis mengurangi kinerja sistem MSE dan mengkompromikan kekuatan tarik geogrid uniaxial. Pengawasan ketat selama pemadatan lapisan timbunan sangat penting untuk menjamin kinerja sesuai desain.

Kesimpulan

Aplikasi geogrid uniaxial retaining wall adalah sebuah terobosan rekayasa yang telah merevolusi desain dan konstruksi struktur penahan tanah. Dengan memanfaatkan kekuatan tarik tinggi terfokus dari geogrid uniaxial, insinyur dapat menciptakan dinding yang lebih efisien, lebih cepat dibangun, lebih ekonomis, dan lebih tahan lama dibandingkan metode konvensional. Pemahaman yang ketat terhadap desain stabilitas internal dan eksternal, serta perhatian cermat terhadap faktor reduksi jangka panjang seperti rayapan, adalah kunci utama untuk memaksimalkan manfaat dari sistem perkuatan berbasis geogrid uniaxial ini. Sistem ini akan terus menjadi tulang punggung dalam pembangunan infrastruktur modern di lingkungan topografi yang kompleks.
